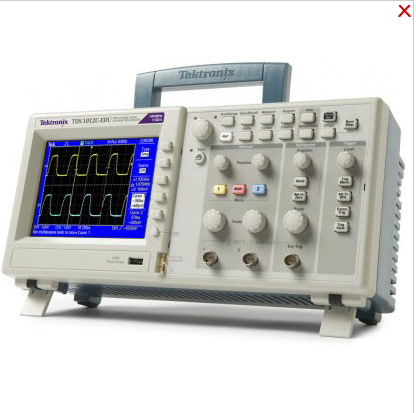

TDS1012C-EDU示波器主要參數

采樣率：  1 GS/s
模擬帶寬：100 MHz
記錄長度：2.5k 點
模擬通道：2

◆示波器知識◆

       使用TDS1000C-EDU 系列示波器調試設計（續）

　　——檢查信號完整性(續)——

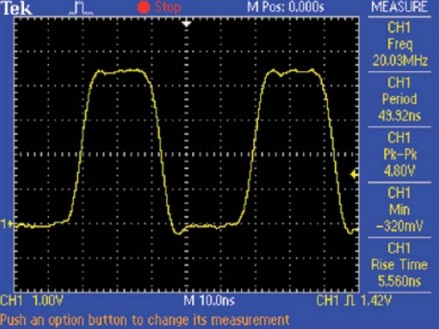

　   還可以使用TDS1000C-EDU系列的自動測量系統，迅速自動進行這些測量。
　　使用自動測量系統進行信號完整性測量：
　　1. 按 MEASURE 前面板按鈕。
　　2. 按 CH1 側面菜單按鈕，增加一個自動測量。
　　3. 按Type側面菜單按鈕，直到找到想要的測量，然后按Back。
　　4. 重復第 2 步和第 3 步，選擇和顯示最多 5 個測量。
　　5. 在顯示屏右側查看選擇的測量。

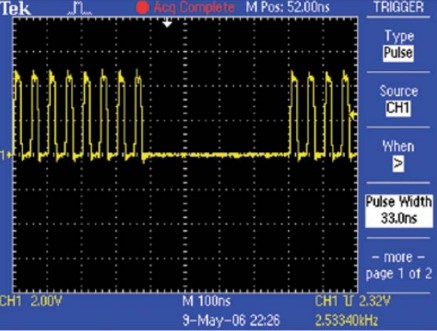

　　——調試數字系統鎖定——
　　數字系統鎖定的一個常見原因是間歇性時鐘。TDS1000C-EDU 系列觸發系統可以迅速簡便地識別時鐘信號中的意外中斷。
　　1. 按 TRIG MENU 前面板按鈕。
　　2. 按 Type 側面按鈕，直到選擇 Pulse。
　　3. 按 When，直到選擇>。
　　4. 使用多功能旋鈕，把 Pulse Width 設為略長于時鐘脈沖。
　　5. 按 -more-，按 Polarity，直到選擇 Negative。
　　6. 還可以調節TRIGGER LEVEL，捕獲低幅度或“欠幅”脈沖。

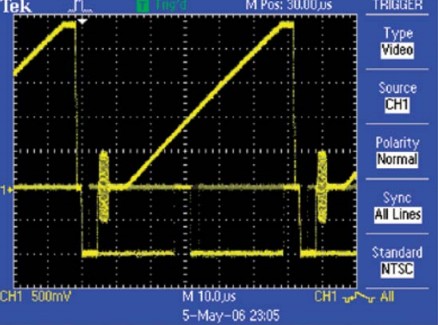

　　——測試存在視頻信號——
　　TDS1000C-EDU系列的視頻觸發功能為測試視頻信號提供了重要工具。
　　1. 使用正確的適配器，在必要時使用 75 歐姆端接器，把視頻信號連接到示波器。
　　2. 按 AUTOSET 前面板按鈕。
　　3. 按 Line/Field 側面按鈕，選擇視頻行觸發。如果存在廣播標準視頻波形，示波器將顯示一個在所有行上觸發的穩定視頻波形。
　　4. 如果想增加某些顯示余輝，按 DISPLAY，按 Persist，選擇想要的余輝。
　　5. 根據需要調節垂直位置和標度。
　　6. 為調節觸發設置，按 TRIG MENU，改變 Source, Polarity 和視頻 Standard。
　　7. 如果需要，把示波器重連到其它測試點。您不必改變?nèi)魏问静ㄆ髟O(shè)置。

　　——查找非預計電路噪聲——

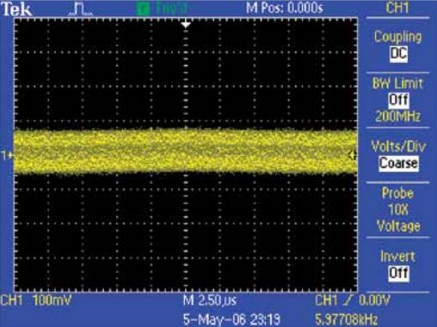

　　非預計的電路噪聲可能會引起器件故障。但是，在時域中可能很難分析有噪聲的信號，如下圖所示。
　　1、生們可以使用快速傅立葉變換(FFT)，把信號劃分成構成頻率，然后示波器會使用這些頻率顯示信號頻域圖，而不是示波器的標準時域圖。
　　2、后，學生們可以把這些頻率與已知的系統頻率關聯起來，如系統時鐘、頻率振蕩器、讀 / 寫選通、顯示信號或開關電源。

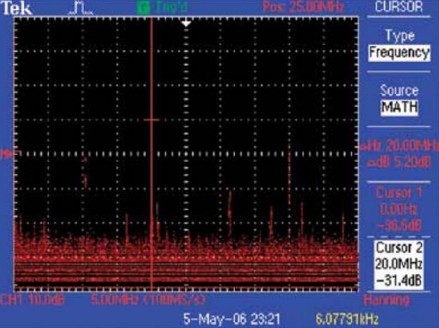

　　——查找非預計電路噪聲(續)——
　　TDS1000C-EDU 系列提供了標準 FFT 功能，為識別電路中的噪聲源提供了理想的工具。為創建 FFT 畫面：
　　1. 按前面板 MATH 按鈕。
　　2. 按 Operation 菜單按鈕，直到選擇 FFT。
　　3. 按 Window 菜單按鈕，直到選擇 Hanning 窗口，它提供了最高的頻率分辨率。
　　4. 根據需要使用垂直和水平 POSITION 和 SCALE 控制，放大和定位 FFT 波形。
　　5. 可以使用光標，準確地測量 FFT 波形。按 CURSOR。
　　6. 按 Source 菜單按鈕，直到選擇 MATH。
　　7. 按 Type 菜單按鈕，直到選擇 Frequency。
　　8. 按 Cursor 1 菜單按鈕。使用多功能旋鈕，把光標 1 定位在畫面的左側。
　　9. 按 Cursor 2 菜單按鈕。把光標 2 定位在畫面的最高點。
　　10. 讀數表明其中一個噪聲源。在本例中，20 MHz 信號是系統時鐘，被耦合到信號中。

　　——電源線諧波分析——
　　工程師有時需要分析電路對電源線的影響。理想的電源給電源線帶來的負荷應該是恒定的，但實際供電電路并不能實現這一點，會在電源線上產生諧波。TDS1000C-EDU 為測量電源及分析電源線上的諧波提供了簡單的工具。
　　顯示當前波形上的電源線諧波：

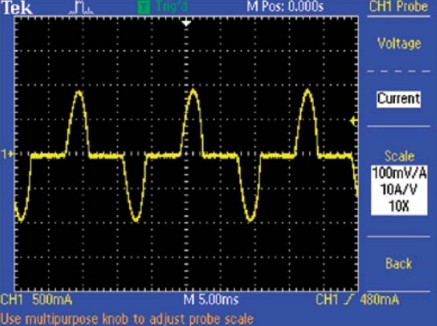

　　1. 按 CH 1 MENU 前面板按鈕。
　　2. 按 Probe 側面菜單按鈕。
　　3. 按 Current 側面菜單按鈕，選擇電流探頭支持。
　　4. 按 Scale 側面菜單按鈕，選擇相應的電流探頭標度系數。
　　5. 注意顯示屏底部的讀數，波形的垂直單位現在是毫安(mA)。
　　6. 按 MATH 前面板按鈕。
　　7. 按 Operation 側面菜單按鈕，直到選擇 FFT。
　　8. 按 Window 側面菜單按鈕，直到選擇 Flattop。這個窗口最適合準確地測量幅度。

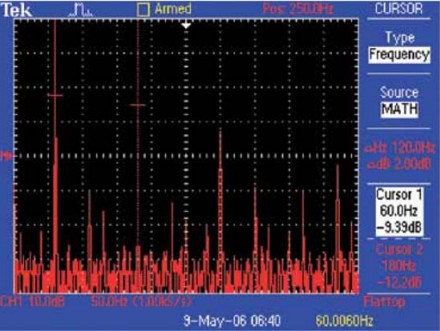

　　——電源線諧波分析(續)——
　　FFT畫面提供了電源線信號的頻域顯示，包括基礎電源線頻率及在基礎頻率整數倍時的諧波。TDS1000C-EDU光標測量為分析這個復雜的畫面提供了簡便準確的方式。
　　1. 按 CURSOR 前面板按鈕。
　　2. 按 Source 側面菜單按鈕，直到選擇 MATH。
　　3. 按 Type 側面菜單按鈕，直到選擇 Frequency。
　　4. 按 Cursor 1 側面菜單按鈕，使用多功能旋鈕，把標線光標放在最左面的峰值上(基礎諧波)。
　　5. 按 Cursor 2 側面菜單按鈕，使用多功能旋鈕，把標線光標放在下一個最高的峰值上(在本例中是三階諧波)。
　　6. 屏幕右面的讀數表明絕對和相對頻率和幅度。

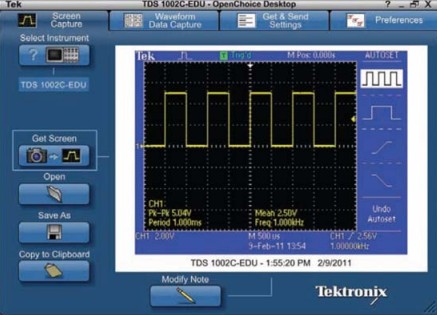

　　——使用 OpenChoice? 軟件存檔測試結果——
　　學生們通常需要存檔示波器實現的測試結果。他們可以把屏幕圖保存到可移動存儲設備上，然后把文件手動復制到 PC 上。
　　簡便易用的 OpenChoice Desktop 通過 USB 把屏幕圖直接傳送到 PC 上，簡化了這些存檔任務。
　　1. 采集信號。
　　2. 使用 USB 電纜把示波器連接到 PC 上。
　　3. 啟動 OpenChoice Desktop 程序。
　　4. 點擊 Select Instrument，選擇正確的 USB 儀器，然后點擊 OK。
　　5. 點擊 Get Screen，捕獲屏幕圖。
　　6. 點擊 Save As，把屏幕圖保存到 PC 上的一個文件中。
　　7. 點擊Copy to Clipboard。然后可以啟動文檔編制程序，把圖像粘貼到文檔中。

　　——記錄波形測量結果——
　　工程師有時必需在示波器上進行測量，然后手動記錄測量結果，編制電路性能隨時間變化情況的文檔。但是，這一工作耗時長，可能會導致存檔質量不一致。簡便易用的TekXL工具欄簡化了數據采集及在 Excel 內部編制文檔的任務。
　　1. 采集信號。
　　2. 使用 USB 電纜把示波器連接到 PC 上。
　　3. 啟動 Excel；選擇 Tools Add-ins?，復選 Tekxltoolbar旁邊的框，啟用 TekXL 工具欄。
　　4. 按 TekXL Connection 圖標，選擇想要的儀器，按 OK。
　　5. 按 TekXL Measurement 圖標。
　　6. 在 Selection 欄上，選擇 Frequency。
　　7. 在 Timing 欄上，選擇 45 個樣點。
　　8. 在 Charting 欄上，選擇 Upon Completion。
