產品說明

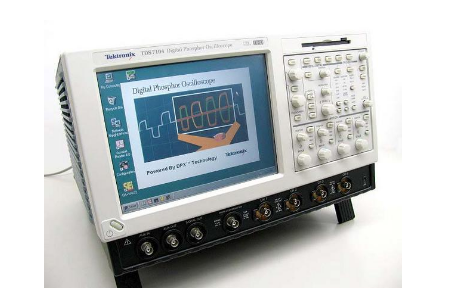

TDS7000B 系列以其獨特的風采嶄露頭角，以其高超的測量保真度、無與倫比的分析功能和無往不克的通用性獨占當代先進示波器之鰲頭，大大簡化并加快了速度快且復雜之系統的設計工作。對于那些從事尖端電子設計的驗證、鑒定和調試工作的設計人員而言，該系列示波器是業界至今最佳的解決方案，因?yàn)樗某霈F(xiàn)，一舉克服了他們面臨的信號完整性挑戰。該系列示波器可提供高達7.25
GHz（典型值）的有效模擬帶寬、直至43 ps 的上升時間（20% 至80%）和20 GS/s 的最大實時取樣速率，所捕獲到的關鍵性事件，細節俱在，得來全不費功夫。
一枝獨秀的DPX 信號采集技術，可使波形捕獲速度高達每秒400,000 個，可在幾秒或幾分鐘內，而不是幾個小時或幾天，迅速發現罕見的毛刺。創新性的軟件解決方案可為高級分析和一致性測試提供所需領域的專業化功能，OpenChoice體系結構則可使用戶通過這一能力將其專業知識與之結合，用以輕松地編寫定制程序，或使用流行商業軟件。直觀的圖形用戶界面可為熟練的用戶提供高精能力，而偶爾使用示波器的用戶，也能一望而知各項控制的功用，毫無眼花繚亂之感。
特性
垂直系統
TDS7054B | TDS7104B | TDS7154B | TDS7254B | TDS7404B | TDS7704B | |
輸入通道 | 4 | 4 | 4 | 4 | 4 | 4 |
硬件模擬帶寬（-3 dB） | 500 MHz | 1 GHz | 1.5 GHz* | 2.5 GHz*1 | 4 GHz*1 | 7.25 GHz*1 （典型值） 7 GHz*1（保證值） |
上升時間10% 至90%（典型值） | 800 ps | 400 ps | 200 ps | 130 ps | 100 ps | 62 ps |
上升時間20% 至80%（典型值） | 135 ps | 83 ps | 72 ps | 43 ps | ||
DC 增益精度 | 1% | ±（2% +（2% x 偏置）） | ±（2.5% + （2% x 偏置）） | |||
硬件帶寬限制 | 250 MHz 或20 MHz | 需用TCA-1 MEG | ||||
輸入耦合 | AC, DC, GND | DC, GND | ||||
輸入阻抗 | 1MΩ± 0.5%或50Ω±1% | 50Ω±2.5% | ||||
輸入靈敏度1MΩ | 1 mV/div 至10 V/div | - | ||||
輸入靈敏度50Ω | 1 mV/div 至1 V/div | 2 mV/div 至1 V/div | ||||
垂直分辨率 | 8 位，（平均后>11 位） | 8 位，（平均后>11 位) | ||||
最大輸入電壓1 MΩ | ±150 V CAT I，超過200 kHz — 時以20 dB/十進位降低額定值至9 VRMS | - | ||||
偏置范圍 | 1 mV/div 至100 mV/div: ±1 V101 mV/div 至1 V/div: ±10 V1.01 V/div 至10 V/div: ±100 V | 2 mV 至50 mV/div: ±0.5 V 50.5 mV 至99.5 mV: ±0.25 V 100 mV 至500 mV: ±5 V 505 mV 至1 V/div: ±2.5 V | ||||
相等垂直刻度設置上任意兩條通道間的隔 | 100 MHz 時為≥100:1，額定帶寬時為≥30:1 | 1.5 GHz 時為≥80:1，額定帶寬時為≥15:1 | ||||
*1 ≥10 mV/div 時
備注：TDS7404B 加上P7240：4 GHz 的典型系統帶寬。
備注：TDS7404B 加上P7330：3.5 GHz 的典型系統帶寬。
備注：TDS7704B 加上P7260：6 GHz 的典型系統帶寬。
備注：TDS7704B 加上P7350：5 GHz 的典型系統帶寬。
備注：TDS7704B 加上P7380：7 GHz 的典型系統帶寬。
時機系統
TDS7054B/TDS7104B | TDS7154B/TDS7254B/TDS7404B/TDS7704B | |
時基范圍 | 200 ps/div 至40 s/div | 50 ps 至10 s/div |
時基延時范圍 | 16 ns 至250 s | 5 ns 至250 s |
通道間相差校正 | ±25 ns | ±75 ns |
時間變化量測量精度 | ±（（0.06/取樣速率）+（15 ppm x 讀數））RMS | ±（（0.06/取樣速率）+（2.5 ppm x 讀數））RMS |
觸發抖動（RMS） | 8 psRMS（典型值） | 2 psRMS（典型值） （7254B/7154B） 1.5 psRMS（典型值） （7404B） 1.2 psRMS（典型值） （7704B/） |
長期樣值速率和延時精度 | 在≥1 ms 間隔上為±15 ppm | 在任何≥100 ms 間隔上為2.5 ppm |
捕獲系統
TDS7054B | TDS7104B | TDS7154B/TDS7254B/TDS7404B/TDS7704B | |
實時取樣速率 | |||
1 通道（最大值） | 5 GS/s | 10 GS/s | 20 GS/s |
2 通道（最大值） | 5 GS/s | 5 GS/s | 10 GS/s |
3 至4 通道（最大值） | 2.5 GS/s | 2.5 GS/s | 5 GS/s |
等效時間取樣速率（最大值） | 250 GS/s | 250 GS/s | 1 TS/s |
每條通道的最大記錄長度 標準內存配置 | 2 Mb (1-CH.), 1 Mb (2-CH.),500 kb (4-CH.) | 4 Mb (1-CH.), 2 Mb (2-CH.), 1 Mb (4-CH.) | |
選項2M 內存配置 | 8 Mb (1-CH.), 4 Mb (2-CH.), 2 Mb (4-CH.) | ||
選項3M 內存配置 | 16 Mb (1-CH.), 8 Mb (2-CH.), 4 Mb (4-CH.) | ||
選項4M 內存配置 | 32 Mb (1-CH.), 16 Mb (2-CH.), 8 Mb (4-CH.) | ||
選項5M 內存配置 | 64 Mb (1-CH.), 32 Mb (2-CH.), 16 Mb (4-CH.) | ||
最高實時分辨率時的最大持續時間(1-CH)
TDS7054B | TDS7104B | TDS7154B/TDS7254B/TDS7404B/TDS7704B | |
時間分辨率（單次) | 200 ps (5 GS/s) | 100 ps (10 GS/s) | 50 ps (20 GS/s) |
最大持續時間（標準內存配置） | 400 μs | 200 μs | 200 μs |
最大持續時間（選項2M） | 1.6 ms | 800 μs | 400 μs |
最大持續時間（選項3M） | 3.2 ms | 1.6 ms | 800 μs |
最大持續時間（選項4M） | 1.6 ms | ||
最大持續時間（選項5M） | 3.2 ms |
捕獲方式
TDS7054B/TDS7104B | TDS7154B/TDS7254B/TDS7404B/TDS7704B | |
FastAcq 捕獲技術 | FastAcq 功能具有獨一無二的DPXR 信號采集技術.可通過對儀器的優化，用以分析動態信號和捕獲罕見事件 | |
最大FastAcq 波形捕獲速率 | 每秒多于200,000 個波形 | 每秒多于400,000 個波形 |
波形數據庫 | 累計波形數據庫，以提供幅度、時間和計數的三維數組 | |
取樣 | 捕獲樣值 | |
峰值檢測 | 在所有實時取樣速率上捕獲細毛刺 | |
最小峰值檢測脈 | ≤1 ns | 400 ps |
平均計算 | 從2 至10,000 個波形，包括在平均值內 | |
包括 | 從2 至2x109 個波形，包括在最小/最大包絡內 | |
高分辨率 | 實時矩形波串平均功能可減少隨機噪聲，提高分辨率 | |
FastFrame 捕獲技術 | 可將捕獲內存分段；最大觸發速率每秒>265,000 個波形。 到達時間隨發生的每一事件做記錄 | |
Pinpoint? 觸發系統
TDS7054B | TDS7104B | TDS7154B/TDS7254B/TDS7404B/TDS7704B | |
靈敏度 | |||
內部DC 耦合 | 0.35div DC至50 MHz，500MHz時增至1 div | 0.35 div DC至50 MHz，1 GHz時增至1 div | 0.5 div DC 至50 MHz，3 GHz 時增至1.5 div TDS7404B/TDS7704B: 4 GHz 時增至2.7 div（典型值） |
外部（輔助輸入） | 400 mV（從DC 至50 MHz）100 MHz時增至 750 mV | 250 mV(從DC 至50 MHz）100 MHz時增至500 mV | 150 mV（從DC 至50 MHz）2.5 GHz 時增至50 MHz |
主要觸發模式 | 自動、正常和單次 | ||
觸發次序 | 主要、時間后延遲、事件后延遲。所有序列都可在觸發事件后包括分開的水平延遲， 以將捕獲窗口定位于時間內 | ||
觸發特性 | |||
標準觸發類型 | 邊沿、毛刺、欠幅脈沖,寬度、躍遷時間、超時,碼型、狀態、建立/保持 | 邊沿、毛刺、欠幅脈沖、寬度、躍遷時間、超時、碼型、狀態、建立/保持、窗口– 除邊沿、可以用最多兩條通道對碼型和狀態進行邏輯限定 | |
A 事件和延遲的B 事件觸發類型延遲的 | A 事件： 上述所有類型 B 事件： 邊沿 | A 事件和延遲的B 事件： 上述所有類型 重置： 如果在指定時間（在達到指定的事件數之前或在發生指定的狀態更改之前） 內未發生B 事件，那么將重置 | |
與通信信號相關的觸發（需選項SM） | 支持AMI、HDB3、BnZS、CMI、MLT3 和NRZ 編碼通信信號。 可根據適用的標準在正或負隔離的一、零脈沖格式或眼圖之間選擇。 | ||
串行碼型觸發（需選項ST） | 64 位串行字識別器，位以二進制（高、低、無所謂）或十六進制格式確定?？稍诟哌_(dá)1.25 Gbaud 的NRZ編碼數據上觸發。 | ||
觸發電平范圍 | |||
內部 | ±12 分度，從屏幕中心計算 | ||
外部（輔助輸入） | ±8 V | ±5 V | |
行 | 固定在0 V | ||
觸發耦合 | DC、AC（衰減<60 Hz）、高頻抑制（衰減>30 kHz）、 低頻抑制（衰減<80 kHz）、噪聲抑制（可降低靈敏度） | ||
觸發釋抑范圍 | 250 ns（最小）至12 s（最大） | ||
時鐘恢復系統（選項SM, ST）
TDS7154B/TDS7254B/TDS7404B/TDS7704B | |
時鐘恢復鎖相環帶寬 | Fbaud/1600（典型值） |
跟蹤/捕獲范圍 | 所需波特的 ±2% |
時鐘恢復抖動（典型值） | 對于 PRBS 數據碼型為 0.25% 周期 + 5 psRMS；對于重復性的 11 數據碼型為 4 psRMS |
時鐘恢復的輸入靈敏度 | 1 分度峰-峰顯示信號 |
輸入數據速率 | 1.5 Mbaud 至 3.125 Gbaud |
觸發模式
邊沿 - 任何通道或前面板輔助輸入上的正/負邊沿。 耦合包括 DC、AC、噪聲抑制、高頻抑制和 低頻抑制。
毛刺 - 在正、負或任一極性的毛刺上觸發或抑制。 最小毛刺寬度為 1.0 ns，分辨率為 200 ps(TDS7104B/TDS7054B)。最小毛刺寬度為 170 ps(TDS7704B) 或 225 ps（所有其他 B 型機）， 重新起動時間為 250 ps（B 型機）。
脈沖寬度 - 在可選時限范圍內或以外的 1 ns（TDS7104B/TDS7054B）或 340 ps（B 型）至 1 s 正或負脈沖寬度（B 型可至 170 ps）上觸發。
欠幅脈沖 - 在穿過一個閾值，但于再次穿過該閾值 前無法穿過第二個閾值的脈沖上觸發。時間限定 功能為選項。
超時 - 在特定時間內保持為高、低或任一情況之 事件上觸發，可選范圍 1 ns (TDS7104B/TDS7054B) 或 340 ps（B 型）至 1 s，分辨率 200 ps(TDS7104B/TDS7054B) 或 100 ps（B 型）。 轉換速率 - 可在快于或慢于設定速率的脈沖邊沿速 率上觸發。斜率可為正，也可為負，或任一。
建立/保持 - 可在任何兩路輸入通道上存在的時鐘 和數據之間的建立時間和保持時間違例上觸發。
碼型 - 可在特定時間內，當碼型成真或變偽時觸發。 為四路輸入通道指定的碼型 (AND, OR, NAND, NOR)， 分別定義為 HIGH、LOW 或 Don Care（高、低、無所謂）。
狀態 - 通道 (1, 2, 3) 的任何邏輯碼型，按通道4 的邊沿定時。在時鐘的上升或下降邊沿觸發。
窗口 - 在進入或退出窗口的事件上觸發，窗口可由 兩個用戶調整的閾值定義。事件可為時間或邏輯限 定的事件（僅限 B 型）。適用于毛刺、脈沖寬度、 欠幅脈沖、超時、轉換速率、建立/保持、窗口觸發 的邏輯限定觸發 - 在特定事件上觸發，條件是： 出現或發生了以其余未用通道定義的邏輯狀態（僅限 B 型）。
時間后觸發范圍 - 16 ns（B 型為 5 ns） 至 250 秒。
事件后觸發范圍 - 1 至 10,000,000 個事件。
波形測量
幅度 - 幅度、高、低、最大、最小、峰-峰、平均、 平均周期、均方根 (RMS)、周期均方根、正過沖、 負過沖。
時間 - 上升時間、下降時間、正寬度、負寬度、 正占空比、負占空比、周期、頻率、延遲。
組合 - 范圍、周期范圍、相位、短促脈沖串寬度。
與直方圖相關的波形測量 - 波形計數、邏輯框中的 命中數、峰值命中數、中間值、最大值、最小值、 峰-峰、平均值 (μ)、標準偏差 ）。ó、μ+2、μ+3ó、μ+1ó(
與眼圖相關的波形測量（僅限 B 型）- 消光比（絕對、% 和 dB）、眼圖高度、眼圖頂部、 眼圖底部、眼圖寬度、交叉百分比、抖動（峰-峰、 RMS 和
6）、噪聲（峰-峰和 RMS）、信噪比、 周期畸變、品質因數。
波形處理/計算
代數表達式 - 用于界定廣泛的代數表達式， 其中包括波形、標量以及參數測量值結果， 如：(Integral (CH.1-Mean (CH.1)) x 1.414)。
運算 - 波形和標量的加、減、乘、除。
關系運算 - 布爾比較結果 >, <, >=, <=, ==, !=。
演算 - 積分、微分。
頻域函數 - 頻譜幅度和相位、頻譜的實部和虛部。 垂直單位 - 幅度：線性、dB、dBm。 相位：度、弧度。
窗口函數 - 矩形、漢明、漢寧、凱澤-貝塞爾、 勃勒克曼-哈里斯、高斯、Flattop2、Tek Exponential。 波形定義 - 為任意數學表達式。
顯示屏特性
顯示屏類型 - 液晶有源矩陣彩色顯示屏。 顯示屏尺寸 - 對角線：264 毫米（10.4 英寸）。
顯示屏分辨率 -TDS7104B/TDS7054B：640 水平 x 480 垂直像素。
TDS7154B/TDS7254B/TDS7404B/TDS7704B：1024 水平 x 768 垂直像素。
波形式樣 - 矢量、點、可變余輝、無限余輝。
計算機系統及外圍設備
CPU -TDS7104B/TDS7054B：Intel Celeron 處理器，850 MHz。 TDS7154B/TDS7254B/TDS7404B/TDS7704B：Intel Pentium 4 處理器，2.8 GHz*
PC 系統內存 - 1GB*。
硬盤驅動器 - 40 GB 可拆式硬盤驅動器： 后面板或（僅限 B 型）前面板（選項 FHD）。
軟盤驅動器 - 1.44 MB 3.5 英寸軟盤驅動器： 前面板或（僅限 B 型）后面板（選項 FHD）。
CD-R/W 光盤機 - 后面板 CD-R/W 光盤機和 CD 創作軟件應用程序。
鼠標 - 包括帶指輪的型號，USB 接口。
鍵盤 - 包括迷你鍵盤（可放入口袋）PS-2 接口。 全尺寸鍵盤的訂購號為 119-6633-00；USB 接口 和集線器。
輸入/輸出端口
探頭補償器輸出 - 前面板 BNC 連接器， 需配備探頭連接所需的探頭校準-相差校正工具（隨機提供）。幅度 200 mV (TDS7104B/TDS7054B) 或 500 mV（B 型）±20% 轉換為 50 & 負載， 頻率 1 kHz ±5%。
模擬信號輸出幅度 - 前面板 BNC 連接器，提供 緩沖版本信號，當 Ch. 3 被選作觸發源時與通道 3 輸入相接。20 mV/div ±20% 轉換為 1.8 MΩ 負載，10 mV/div ±20% 轉換為 50 & 負載。
模擬信號輸出帶寬（典型值）- TDS7054B、 TDS7104B：100 MHz 轉換為 50 & 負載。TDS7154B/TDS7254B/TDS7404B/TDS7704B：1 GHz 轉換為 50 & 負載。
外部時基參考輸入 - 后面板 BNC 連接器， 時基系統可通過鎖相環鎖定在外部10 MHz 基準。 時基參考輸出 - 后面板 BNC 連接器，可接受內部
10 MHz 基準振蕩器輸出的與 TTL 兼容信號。 輔助輸出電平 - 前面板 BNC 接頭，當示波器 觸發時可提供與 TTL 兼容的、可換極性脈沖。
并行端口 - IEEE 1284、DB-25 連接器。
音頻端口 - 立體聲話筒輸入和立體聲輸出線微型 插口。
USB 端口 - 允許在示波器通電的情況下插拔 USB 鍵盤和/或鼠標。B 型有 2 個 USB 端口。 鍵盤端口 - PS-2 兼容。
鼠標端口 - PS-2 兼容。
LAN 端口 - RJ-45 連接器，支持 10Base-T 和100Base-T。
串行口 - DB-9 COM1 端口。
Windows 視頻端口 - 后面板 15 針 D-Sub 連接器；可連接第二個顯示器，以使用雙顯模式。 視頻符合 DDC2B 標準。
GPIB
示波器視頻端口 - 后面板 15 針 D-Sub 連接器； B 型示波器的視頻與 IBM XGA 兼容。連接后可顯 示示波器屏幕，其中包括可在外部顯示器或投影設
備上顯示實時波形。也可通過該端口在外部顯示器 上顯示第一個 Windows 桌面。
電源
電源 - 100 至 240 VRMS，±10%，50/60 Hz；115 VRMS ±10%，400 Hz；CAT II，<300 W (450 VA)。
物理特性
尺寸 | 毫米 | 英寸 |
高 | 277 | 10.9 |
寬 | 455 | 17.9 |
深 | 425 | 16.75 |
重量 | 公斤 | 磅 |
凈重 | 19.1 | 42.0 |
運輸重量 | 37 | 85 |
機架安裝配置
尺寸 | 毫米 | 英寸 |
高 | 277 | 10.5 |
寬 | 502 | 19.75 |
深 | 486 | 19.125 |
重量 | 公斤 | 磅 |
凈重 | 18.6 | 41 |
工具箱 | 5.6 | 12.25 |
機械特性
冷卻 - 所需凈空間隙 | 毫米 | 英寸 |
頂部 | 0 或 >76 | 0 或 >3 |
底部 | 0 | 0 |
左 | 76 | 3 |
右 | 76 | 3 |
前 | 0 | 0 |
后 | 0 | 0 |
環境
溫度 –操作：0 oC (TDS7104B/TDS7054B) 或 +5 oC（B 型）至 +50 oC，不包括軟盤驅動器和 CD-R/W,光盤機；+10 oC 至 +45 oC，包括軟盤驅動器和CD-ROM 光盤機。
非操作：-22 oC 至 +60 oC。
濕度 –操作：20% 至 90% 相對濕度，+50oC 或低于此值時的最大濕球溫度為 +29oC，非冷凝。
+50oC 時，上限減額至 25% 相對濕度。 非操作：軟驅中無磁盤，20% 至 90% 相對濕度，+60oC或低于此值時的最大濕球溫度為 +29oC，非冷凝。+60oC 時，上限減額至 20% 相對濕度。
海拔高度 –操作：10,000 英尺（3,048 米）。
非操作：40,000 英尺（12,190 米）。
隨機震動 –操作：5 至 350 Hz 時為 0.000125 G2/Hz，350
至 500 Hz 時為 -3 dB/倍頻程，500 Hz 時為0.0000876 G2/Hz?？傉饎?dòng)級為 0.24 GRMS。
非操作：5 至 100 Hz 時為 0.0175 G2/Hz，100 至200 Hz 時為 -3 dB/倍頻程，200 至 350 Hz 時為0.00875 G2/Hz，350 至 500 Hz 時為 -3 dB/倍
2/Hz?？傉饎?dòng)級為頻程，500 Hz 時為 0.006132 G2.28 GRMS。
安全標準 – UL 3111-1、CSA1010.1、EN61010-1.2、IEC 61010-1。
