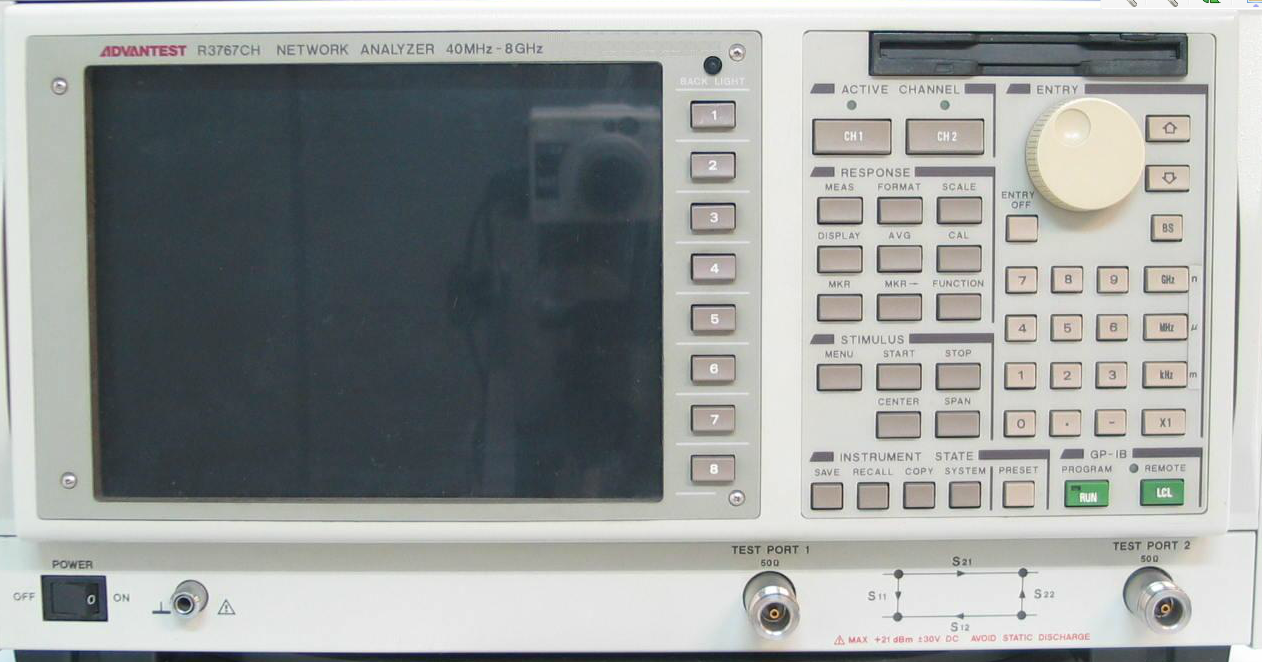

Advantest R3767CG 8G

Advantest R3767CG 8G

全國銷售熱線:

0755-82660076 82660706 25188655


R3767CG/R3765CG網絡分析儀技術指標
測量性能
掃描通道
2通道 (CH1，CH2)
顯示通道
4通道 (CH1，CH2，CH3，CH4)
軌跡
2軌/通道 (8蹤顯示)
測量參數
S11，S21，S12，S22
OPT.11/13：S11，S22，S33，S21，S12，S31，S13，S23，S32
OPT.14：S11，S22，S33，S44，S21，S31，S41，S12，S32，
         S42，S13，S23，S43，S14，S24，S34
根據參數算出阻抗(Z)，導納(Y)計算
測量格式
直角坐標表示：振幅 (線性/對數)，相位，群延時，VSER，
復數 (實部/虛部)
史密斯圖：光標值，線性/對數，相位，復數 (實部/虛部)，R+jX，
          G+jB
Polar極坐標表示：光標值，線性/對數，相位，復數 (實部/虛部)
信號特性
頻率
范圍：300kHz～3.8GHz (R3765CG)
300kHz～8.0GHz (R3767CG)
OPT.12/13 (R3765CG)：
300kHz～3.8GHz
設定分辨率：1Hz
測量分辨率：±0.01ppm
精度：±10ppm (23+5℃)
溫度穩定度：±7.5ppm (0～55℃，代表值)
長時間穩定度：±3ppm (年，代表值)
輸出
范圍：+10dBm～-10dBm
OPT.12/13：+4dBm～-16dBm
OPT.14：+8dBm～-10dBm
OPT.10/10+11：+5dBm～-15dBm (ATT FIX)
               +5dBm～-75dBm (ATT AUTO)
OPT.10+12/10+13：-1dBm～-21dBm (ATT FIX)
                  -1dBm～-81dBm (ATT AUTO)
OPT.10+14：+3dBm～-15dBm (ATT FIX)
            +3dBm～-75dBm (ATT AUTO)
分辨率：0.01dB
精度
±0.5dB (50MHz，0dBm，23±5℃)
OPT.10/10+11/10+14：±0.5dB (50MHz，-5dBm，23±5℃)
OPT.12/13：±0.5dB (50MHz，-6dBm，23±5℃)
OPT.10+12/10+13：±0.5dB (50MHz，-11dBm，23±5℃)
OPT.11/13/14按照TEST PORT1
OPT.10按照ATT=0dB
平坦度：2.0dBp-p (23±5℃)
OPT.10按照ATT=0dB
OPT.11/13/14按照TEST PORT1
線性
300kHz～15MHz；
±0.4dB (-5～+5dBm，0dBm基準23±5℃)
±0.8dB (-10～+10dBm，0dBm基準23±5℃)
15MHz～8GHz；
±0.2dB (-5～+5dBm，0dBm基準23±5℃)
±0.4dB (-10～+10dBm，0dBm基準23±5℃)
OPT.10/10+11：
300kHz～15MHz；
±0.6dB (-10～0dBm，-5dBm基準23±5℃)
±1.3dB (-15～+5dBm，-5dBm基準23±5℃)
15MHz～8GHz；
±0.4dB (-10～0dBm，-5dBm基準23±5℃)
±0.6dB (-15～+5dBm，-5dBm基準23±5℃
OPT.12/13：
300kHz～15MHz；
±0.4dB (-11～-1dBm，-6dBm基準23±5℃)
±0.8dB (-16～+4dBm，-6dBm基準23±5℃)
15MHz～3.8GHz；
±0.2dB (-11～-1dBm，-6dBm基準23±5℃)
±0.4dB (-16～+4dBm，-6dBm基準23±5℃
OPT.10+12/10+13：
300kHz～15MHz；
±0.6dB (-16～-6dBm，-11dBm基準23±5℃)
±1.3dB (-21～-1dBm，-11dBm基準23±5℃)
15MHz～3.8GHz；
±0.4dB (-16～-6dBm，-11dBm基準23±5℃)
±0.6dB (-21～-1dBm，-11dBm基準23±5℃)
OPT.14：
300kHz～15MHz；
±0.4dB (-5～+5dBm，0dBm基準23±5℃)
±0.8dB (-10～+8dBm，0dBm基準23±5℃)
15MHz～8GHz；
±0.2dB (-5～+5dBm，0dBm基準23±5℃)
±0.4dB (-10～+8dBm，0dBm基準23±5℃
OPT.10+14：
300kHz～15MHz；
±0.6dB (-10～0dBm，-5dBm基準23±5℃)
±1.3dB (-15～+3dBm，-5dBm基準23±5℃)
15MHz～8GHz；
±0.4dB (-10～0dBm，-5dBm基準23±5℃)
±0.6dB (-15～+3dBm，-5dBm基準23±5℃
OPT.10按照ATT=0dB

衰減精度
OPT.10/10+11/10+12/10+13/10+14：
ATT 20dB (ATT FIX)
±4dB (ATT=0dB基準23±5℃)
ATT 40dB (ATT FIX)
±5dB (ATT=0dB基準23±5℃)
ATT 60dB (ATT FIX)
±6dB (ATT=0dB基準23±5℃)
按照TEST PORT1
信號純度
高次諧波：20dBc (最大輸出，23±5℃)
非高次諧波：30dBc (最大輸出，23±5℃)
OPT.14：30dBc (最大輸出，>1MHz offset 23±5℃)
相位噪音 (10kHz off)：85dBc/Hz (300kHz～40MHz，23±5℃)
85dBc/Hz+20Log (f/40MHz)
(40MHz～8GHz，23±5℃)
OPT.12/13：85dBc/Hz+20Log (f/40MHz)
(40MHz～3.8GHz，23±5℃)
掃描性能
掃描類別：線性掃描，對數掃描，程序掃描，功率掃描
掃描時間：150μs/point
點數：3，5，11，21，51，101，201，301，401，
601，801，1201
掃描觸發：連續，單次，最大值保存，外部觸發
收信特性
分辨率帶寬
10Hz～20kHz (1，1.5，2，3，4，5，7可切換)
穩定度
噪音軌跡：0.003dBrms (300kHz～2.6GHz，RBW 3kHz，代表值)
          0.006dBrms (2.6GHz～3.8GHz，RBW 3kHz，代表值)
0.012dBrms (3.8GHz～8.0GHz，RBW 3kHz，代表值)
OPT.12/13：0.014dBrms (300kHz～2.6GHz，RBW 3kHz，代表值)
            0.022dBrms (2.6GHz～3.8GHz，RBW 3kHz，代表值)
溫度穩定度：0.01dB/℃ (300kHz～2.6GHz，代表值)
0.02dB/℃ (2.6GHz～8.0GHz，代表值)
長時間穩定度：0.005dB/week (代表值)
振幅特性
振幅分辯率：0.001dB
頻率特性：±1.0dB (23±5℃)
動態精度：最大下降-20dB為基準
          0.20dB (0～-10dB，300kHz～3.8GHz)
          0.40dB (0～-10dB，3.8GHz～8.0GHz)
          0.05dB (-10～-50dB)，0.10dB (-50～-60dB)
          0.40dB (-60～-70dB)，1.00dB (-70～-90dB)
OPT.12/13 (R3765CG)：
With an input power level of +4dBm considered to be a 0dB level，
a reduction of -32dB from that level is the reference
0.2dB (-12～0dB，代表值)
0.05dB (-42～-12dB)
0.2dB (-52～-42dB)
0.7dB (-62～-52dB)
2.0dB (-72～-62dB)
相位特性
相位分辨率：0.01o
頻率特性：±5o (23±5℃)
動態精度：最大下降-20dB為基準
          2.0o (0～-10dB，300kHz～3.8GHz)
          4.0o (0～-10dB，3.8GHz～8.0GHz)
          0.3o (-10～-50dB)
          0.4o (-50～-60dB)
          1.5o (-60～-70dB)
          4.0o (-70～-80dB)
          8.0o (-80～-90dB)
OPT.12/13 (R3765CG)：
With an input power level of +4dBm considered to be a 0dB level，
a reduction of -32dB from that level is the reference
2.0o (-12～0dB，代表值)
0.3o (-42～-12dB)
0.5odB (-52～-42dB)
1.0odB (-62～-52dB)
3.0odB (-72～-62dB)
群時延特性
范圍：通過公式τ=ΔΦ/(360×Δf)計算，
ΔФ=相位差、Δf=頻率差(頻率孔徑)
群延時分辨率：1ps
頻率孔徑：可設定[100/(測量點數-1)]×2%～5%
精度：相位精度/(360×頻率孔徑(Hz))
測量通道特性
負載匹配
16dB (300kHz～40MHz，23±5℃)
18dB (40MHz～2.6GHz，23±5℃)
16dB (2.6GHz～3.8GHz，23±5℃)
14dB (3.8GHz～8.0GHz，23±5℃)
OPT.12/13：
16dB (300kHz～40MHz，23±5℃)
16dB (40MHz～2.0GHz，23±5℃)
15dB (2.0GHz～3.8GHz，23±5℃)
源匹配
14dB (300kHz～40MHz，23±5℃)
16dB (40MHz～2.6GHz，23±5℃)
15dB (2.6GHz～3.8GHz，23±5℃)
12dB (3.8GHz～<
