產品名稱:信號發生器

品　　牌:Agilent

產品型號:E4432B

產品指標:250kHz-3GHz

產品信息: 250kHz-4GHz

供W－CDMA,cdma2000,EDGE和CDMA用的測量專用卡

用于I和Q的20MHz射頻帶寬

極高的電平精度

步進掃描（頻率、功率和列表）

寬帶調幅、調頻和調相

內部數據發生器和突發脈沖功能（選件UN8）

靈活構成專門定制的調制（選件UN8，UND）

機內有供DECT、GSM、NADC、PDC、PHS和TETRA用的

TDMA格式（選件UN8）

內部雙任意波形發生器（選件UND）

內部誤碼率分析儀（選件UND7）

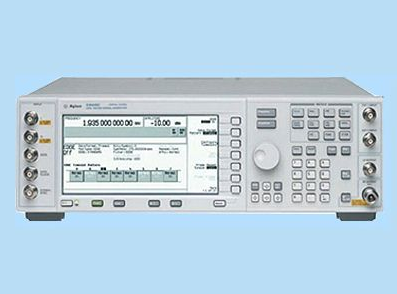

Agilent ESG-D系列數字和模擬信號發生器

　　 Agilent ESG-D系列數字和模擬信號發生器除具有廣泛的特性和優良的模擬性能之外，還提供多種數字調制功能，而且在價格方面亦能被用戶所接受。它們提供了極好的調制精度和穩定度，以及空前的電平精度。Agilent ESG-D系列特別適于滿足當前數字接收機測試、元件測試和本地振蕩器應用日益提高的要求。

專門定制的調制和DECT、GSM、NADC、PDC、PHS和TETRA標準（選件UN8）

　　 內部生成通用標準的信號來對接收機進行測試。改變調制類型、數據、碼元速率、濾波器型式和濾波因數，以生成供元器件和系統容限測試用的定制信號。通過變換I/Q值和構成獨特的FIR濾波器，可形成定制信號。

　　 很容易配置時隙來模擬不同類型的通信業務量、控制信道或同步信道（或突發信號）?？僧a(chǎn)生具有內部突發功能的移動站或基站傳輸。還降低了對具有綜合數據生成功能的外部設備的需求。

內部雙任意波形發生器（選件UND）

　　 能重現幾乎任何以數學開工生成的波形?？上螺d長波形或多個波形（達1M取樣），以放置或貯存到非易失RAM中供隨后使用。14比特的數模轉換器（DAC）分辨率擴大了動態范圍和改善了噪聲性能。在對I/Q生成進行優化后，雙任意波形發生器選件將使裝置大為簡化。

W－CDMA和Cdma2000

　　 能產生符合正在擬定的國際標準的正確編碼信號。模擬用于基站和移動接收機測試的全編碼信道可部分編碼統計修正的多信道信號，可以對用于正在擬定的國際3G標準的有源元件進行精確的大容量測試。

多信道和多載波CDMA

　　 Agilent ESG-D系列提供CDMA（選件UN5）測量專用卡。用多個信道產生多載波CDMA信號，每個載波用于基站和移動站的系統或元件測試。通過選擇預定的多載波CDMA配置或明確確定每個信道對每個載波的特性，可以為某些特殊的需要，如互補累積分布函數（CCDF）專門制定某種測試。

內部誤碼率分析儀（選件UN7）

　　 為測量靈敏度和選擇性而進行誤碼率分析。選件UN7提供用于PN9和PN15比特序列的分析功能，并指出用戶規定的測試極限的合格或不合格條件。

寬帶I和Q調制

　　 利用模擬I和Q輸入，產生復雜的調制格式，以滿足射頻數字通信系統開發研究和測試的需要。機內正交調制器處理I和Q輸入信號，以在10MHz（1dB）帶寬范圍提供極高的調制精度和穩定度。

極高的電平精度

　　 Agilent ESG-D系列射頻信號發生器能在寬的功率范圍（＋13 dBm～－136 dBm，利用選件UNB時為＋17 dBm～－136 dBm）以極高的電平精度進行精確、有效的靈敏度測試。內部調制格式的電平精度優于±1.1dB（典型值為±0.6dB），從而保證甚至對最靈敏的數字接收機也能進行精密測量。

技術指標

頻率

E4430B：250　kHz～1000MHz

E4431B：250　kHz～2000MHz

E4432B：250　kHz～3000MHz

E4433B：250　kHz～4000MHz
